Rekuperacja w suficie podwieszanym pozwala ukryć część instalacji, ale nie sprawia, że kanały i centrala przestają zajmować miejsce. Nad zabudową trzeba zmieścić elementy systemu, izolację, konstrukcję, przewody innych branż i drogę do późniejszego serwisu. Dlatego pytanie „ile centymetrów potrzeba?” nie ma jednej odpowiedzi bez modelu urządzenia i rzutu budynku.

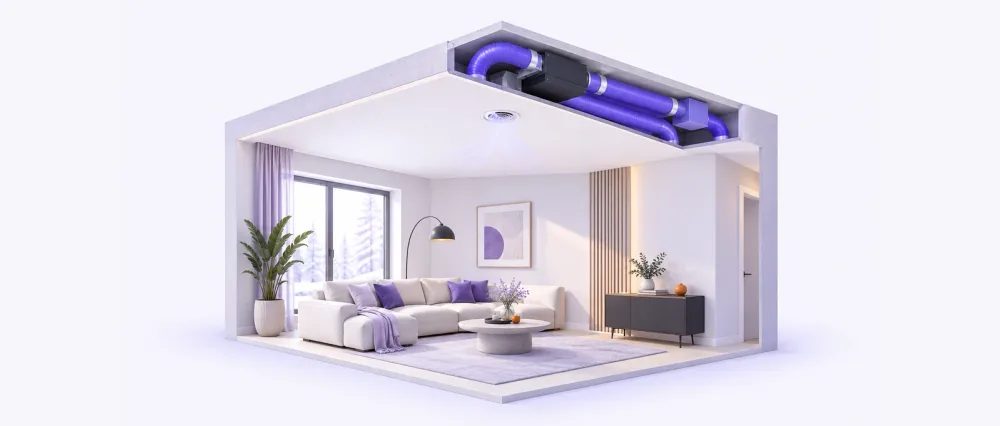

Najpierw ustala się funkcję pomieszczeń, wydajność i trasy. Dopiero potem można określić wysokość sufitu, położenie skrzynek, klap serwisowych i anemostatów, czyli końcówek nawiewu lub wywiewu. Poniższe wartości i rysunek są poglądowe. Nie są projektem wykonawczym ani obietnicą, że każdy rekuperator zmieści się w takiej samej przestrzeni.
Ważne jest także to, co znajduje się nad stropem oraz pod nim. Sufit może obniżyć pomieszczenie, zmienić położenie opraw, zasłon i drzwi, a kanały mogą wymagać przejścia przez ściany. Przy adaptacji istniejącego domu sprawdź, czy każda nowa rewizja będzie możliwa po wykonaniu mebli i zabudów. Takie ograniczenie często decyduje o lokalizacji centrali bardziej niż sama długość kanału.
Ile przestrzeni wymaga projekt i od czego to zależy
Wysokość zabudowy wynika z kilku warstw. Trzeba zsumować wysokość centrali albo kanału, grubość izolacji, uchwyty, przejścia, konstrukcję sufitu i luz potrzebny do montażu. Jeżeli nad sufitem biegną przewody elektryczne, wodne, klimatyzacja lub instalacja przeciwpożarowa, dochodzi koordynacja wysokości i dostępów.
Do wstępnego szkicu można użyć zależności:
H zabudowy = H urządzenia lub kanału + izolacja + konstrukcja + przejście + zapas serwisowy.
To nie jest wzór do automatycznego wymiarowania. Pokazuje, dlaczego sama wysokość płaskiej centrali nie wystarcza. Kanał o mniejszym profilu może wymagać łuku, skrzynki albo dodatkowego miejsca na izolację. Centrala może potrzebować otwarcia drzwiczek od przodu, a odpływ skroplin musi mieć własną trasę.
Przykład redakcyjny: w jednym korytarzu dostępna przestrzeń nad sufitem ma 32 cm. Centrala zajmuje część tej wysokości, dwa kanały mają izolację, a pod spodem pozostaje konstrukcja i płyta. Jeśli rewizja wymaga otwarcia drzwiczek w dół, te same 32 cm mogą nie wystarczyć. W innym układzie centrala stoi w pomieszczeniu technicznym, a nad sufitem idą tylko kanały. Wynik będzie inny mimo tej samej wysokości kondygnacji.
Nie wpisuj do projektu minimalnej liczby centymetrów bez sprawdzenia konkretnego urządzenia. Materiały branżowe pokazują różne rozwiązania, lecz model, opory tras, izolacja i serwis zmieniają wymagania. W domu z niskim sufitem rozważ także inne trasy. Część przewodów może prowadzić zabudowa meblowa, szacht, podłoga albo poddasze, o ile projekt potwierdzi ich wykonalność.
Przy decyzji zapisz wysokość istniejącą, wysokość docelową i wysokość potrzebną do rewizji. Różnica między tymi trzema wartościami pokazuje, czy zostaje miejsce na konstrukcję i wykończenie. Jeżeli inwestor podaje tylko wysokość pomieszczenia, nie wiadomo jeszcze, ile przestrzeni można przeznaczyć na instalację. Pomiar wykonaj w kilku punktach, bo strop i zabudowy nie zawsze są równe.
Kanały, skrzynki i dostęp do centrali
Kanały nawiewne i wywiewne muszą zachować zaplanowany przekrój, promienie łuków i dostęp do połączeń. Zbyt ciasne upakowanie zwiększa opory i utrudnia izolowanie. Rozdzielacze oraz skrzynki zajmują nie tylko własny obrys, lecz także przestrzeń na króćce i wyjścia przewodów. Każdy element nanieś na rzut z wymiarami.
| Element nad sufitem | Co trzeba sprawdzić | Skutek pominięcia |
|---|---|---|
| Centrala | wymiary, masa, kierunek otwierania i odpływ | brak serwisu albo przeróbka zabudowy |
| Kanały | przekrój, łuki, uchwyty i izolację | większe opory, hałas lub skraplanie |
| Skrzynki rozdzielcze | króćce, odległości i dostęp do połączeń | trudna regulacja i nieszczelności |
| Rewizja | wymiary klapy i droga wyjęcia filtrów | zamknięcie elementu bez obsługi |
| Anemostaty | położenie względem mebli, ścian i belek | nierówny nawiew albo przeciąg |
Centralę można ustawić nad sufitem tylko wtedy, gdy konstrukcja, odpływ, masa i dostęp są potwierdzone. Ciężkiego urządzenia nie powinno się opierać na przypadkowej płycie gipsowej. Sposób podwieszenia, wibroizolację i przeniesienie obciążenia do stropu trzeba pokazać w projekcie oraz uzgodnić z wykonawcą konstrukcji.
Rewizja nie jest ozdobnym otworem. Musi pozwolić wyjąć filtry, otworzyć obudowę, sprawdzić wymiennik, dostać się do syfonu i wykonać czyszczenie. Jeżeli drzwi centrali otwierają się w bok, zapas należy zostawić właśnie po tej stronie. Warto sfotografować trasy przed zamknięciem sufitu i zachować rzut powykonawczy.
Jeśli centrala znajduje się poza główną strefą użytkową, oznacz drogę dojścia i miejsce na bezpieczne ustawienie podczas wymiany filtrów. Długi przedmiot serwisowy może wymagać szerszego przejścia niż sama klapa. W przestrzeni wspólnej sprawdź też dostęp dla ekipy bez przesuwania całej zabudowy. Projekt powinien wskazać, które płyty są demontowalne i jak odtworzyć ich położenie.
Hałas, izolacja oraz dostęp do czyszczenia
Hałas powstaje w centrali, wentylatorach i kanałach. Zależy od prędkości powietrza, oporów, tłumików, mocowania oraz przenoszenia drgań na konstrukcję. Sufit podwieszany może ukryć urządzenie, lecz nie wyciszy źle dobranej trasy. Przy sypialni trzeba sprawdzić poziom dźwięku w konkretnym punkcie, a nie tylko nazwę cichego trybu.
Kanały prowadzone przez strefy nieogrzewane i odcinki z powietrzem o innej temperaturze wymagają izolacji określonej w projekcie. Izolacja musi być ciągła na połączeniach i nie może zostać zgnieciona przez profile. Przerwa w izolacji może sprzyjać kondensacji, stratom i zawilgoceniu zabudowy. Rodzaj materiału oraz grubość dopasuj do warunków, temperatur i instrukcji.
Na hałas wpływa także lokalizacja anemostatów. Nie umieszczaj ich tuż nad łóżkiem albo biurkiem bez sprawdzenia kierunku strugi. Krótkie i ostre łuki, zgniecione przewody oraz brak tłumienia mogą zwiększyć szum. Po uruchomieniu potrzebne są regulacja i pomiar przepływów, bo samo podłączenie kanałów nie zapewnia komfortu.
Zaplanuj dostęp do filtrów oraz miejsc wymagających czyszczenia. Wymiana filtra powinna być możliwa bez demontażu całego sufitu. Jeśli odcinek wymaga okresowej kontroli, przewidź odpowiednią rewizję. Przy długich trasach zachowaj oznaczenia i zdjęcia, aby serwisant wiedział, którędy biegnie kanał. Wymóg dostępu może zwiększyć rozmiar klapy, ale zmniejsza ryzyko kosztownego kucia.
Kolejność prac i kolizje z innymi instalacjami
Sufit podwieszany zamyka przestrzeń, w której później trudno przesunąć kanał. Kolejność ustal przed zakupem materiałów:
- Zbierz rzuty, przekroje, wysokości i informacje o stropie.
- Ustal bilans powietrza i lokalizację centrali.
- Narysuj kanały, skrzynki, rewizje, anemostaty, czerpnię, wyrzutnię i odpływ.
- Skoordynuj trasę z elektryką, oświetleniem, klimatyzacją, wodą, kanalizacją i ochroną przeciwpożarową.
- Sprawdź konstrukcję podwieszenia, izolację, tłumienie i przejścia przez przegrody.
- Wykonaj instalację, dokumentację zdjęciową, regulację i odbiór przed zamknięciem wszystkich dostępów.
Nie zaczynaj od rozmieszczenia opraw. Oświetlenie, kanały klimatyzacji, przewody elektryczne, tryskacze, czujki i instalacje wodne mogą zająć tę samą strefę. Zaznacz na jednym rzucie wysokość każdego elementu. Jeśli kolizja jest nieunikniona, zmień trasę na papierze, zanim zmieni ją ekipa przypadkowym łukiem.
Przy przejściu przez ścianę lub strop sprawdź konstrukcję i wymagane uszczelnienie. Nie zakładaj, że otwór na kanał można wywiercić w dowolnym miejscu. W istniejącym domu znaczenie mają też stare przewody i przewody kominowe. Rekuperacja w starym domu wymaga osobnej oceny możliwości prowadzenia tras.
Po wykonaniu instalacji sprawdź przed zamknięciem sufitu, czy każdy kanał jest opisany, połączenia są dostępne, izolacja nie została przerwana, a odpływ ma zaplanowany spadek. Wykonaj zdjęcia z miarką lub punktami odniesienia. Dokumentacja nie zastąpi odbioru, ale ograniczy ryzyko wiercenia w trasę podczas późniejszego montażu lampy albo karnisza.
Przykładowy rzut oraz zakres kosztów
Poniższy schemat pokazuje sposób opisywania zmiennych, a nie gotowy układ dla konkretnego metrażu. Przykładowo centrala znajduje się w pomieszczeniu technicznym, główna trasa biegnie korytarzem, a krótkie odgałęzienia dochodzą do pokoi. Rysunek rozdziela nawiew i wywiew. Nie pokazuje wszystkich punktów ani klap serwisowych; ich miejsce określa projekt.
W wycenie rozdziel:
- projekt i bilans przepływów,
- centralę, automatykę i elementy podwieszenia,
- kanały, skrzynki, kształtki, tłumiki i izolację,
- czerpnię, wyrzutnię, odpływ skroplin i przejścia przez przegrody,
- konstrukcję sufitu, klapy rewizyjne i odtworzenie zabudów,
- montaż, regulację, pomiary, dokumentację i pierwsze uruchomienie.
To jest zakres kosztów, a nie cennik. Cena zależy od długości tras, liczby punktów, modelu centrali, wysokości zabudowy, konstrukcji i prac odtworzeniowych. Oferta obejmująca samą centralę nie jest porównywalna z ofertą zawierającą sufit, tłumienie, regulację i przejścia. Wpisz osobno elementy wyłączone, aby nie przenosić kosztu na etap po zamknięciu zabudowy.
Przykładowy podział pozwala zadać właściwe pytania: osobno materiał kanałowy, osobno konstrukcja i płyty, osobno klapy, izolacja, elektryka i odpływ. Zapytaj, czy regulacja jest wykonywana po zamknięciu sufitów i czy w cenie pozostaje dostęp do ponownego ustawienia przepływów. Jeżeli oferta nie opisuje prac odtworzeniowych, zapisz, kto je wykonuje i w jakim stanie przekazuje pomieszczenie.
Jeżeli planujesz także klimatyzację, uwzględnij jej przewody i odpływy na tym samym rzucie. Poradnik o rekuperacji i klimatyzacji pokazuje, dlaczego kanał wentylacyjny nie zastępuje aktywnego chłodzenia i dlaczego oba systemy wymagają koordynacji.
Jakie rzuty wysłać do projektu
Do wstępnej oceny przygotuj:
- rzuty wszystkich kondygnacji z wymiarami i przeznaczeniem pomieszczeń,
- przekroje z wysokością od posadzki do stropu i planowanym poziomem sufitu,
- zaznaczenie belek, podciągów, kominów, szachtów i ścian, których nie można naruszyć,
- planowane oprawy, klimatyzację, instalację elektryczną, wodną i inne trasy,
- miejsce centrali, czerpni, wyrzutni, odpływu oraz dojścia serwisowego,
- zdjęcia istniejących sufitów, stropu, poddasza i pomieszczenia technicznego,
- etap prac, oczekiwany termin zamknięcia zabudowy i informacje o ograniczeniach.
Zaznacz wymiary niepewne. Odręczny rzut jest użyteczny, jeśli pokazuje ściany, wysokości i przeszkody. Po otrzymaniu danych projektant powinien wskazać brakujące pomiary, wariant tras i zakres koniecznej zabudowy. Nie kupuj centrali tylko dlatego, że jej obudowa mieści się w jednym przekroju.
Rekuperacja w suficie podwieszanym jest możliwa, gdy urządzenie, trasy, izolacja, konstrukcja i dostęp tworzą jeden wykonalny układ. Rzetelna decyzja zaczyna się od rzutu i przekroju, a kończy na wycenie obejmującej montaż, regulację oraz późniejszą obsługę.
Jeżeli nie ma wystarczającej przestrzeni, rozważ zmianę lokalizacji centrali albo prowadzenie części przewodów inną trasą. Czasem mniejsza zabudowa w korytarzu oznacza dłuższy kanał i większe opory, a czasem odwrotnie. Tę wymianę trzeba policzyć, uwzględniając wysokość pomieszczeń, hałas, dostęp i koszt odtworzenia. Nie podejmuj decyzji wyłącznie na podstawie jednego zdjęcia urządzenia.
